Cerința lucrării
O structură metalică cu îmbinări cu șuruburi are nevoie de zeci de plăci diferite: plăci de bază pentru stâlpi, plăci de capăt pentru grinzi, rigidizări și urechi de prindere. Fiecare are alt contur și altă schemă de găuri, iar la montaj găurile trebuie să coincidă cu cele de pe piesa pereche. Tăiate la ghilotină și găurite apoi la bormașină, fiecare gaură devine o trasare și o șansă de eroare. Iar dacă plăcile nu sunt identificate, pe șantier se pierde timp căutând piesa potrivită.
În atelier
Ce am executat
- 1Am preluat plăcile din desenul structurii și am pregătit programele de tăiere, cu piesele așezate pe tablă astfel încât să rămână cât mai puțin deșeu.

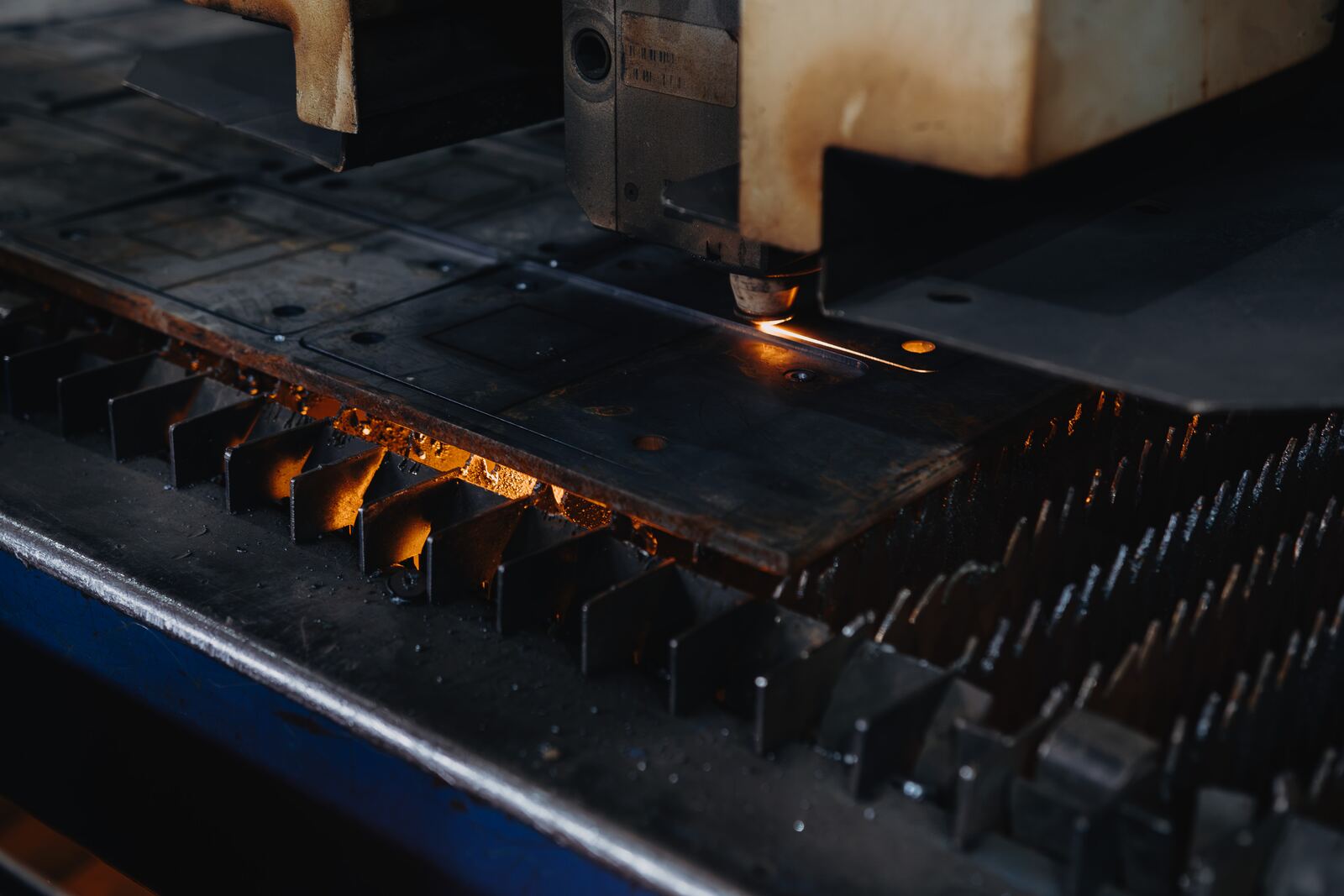

- 2Am debitat pe laser CNC conturul fiecărei plăci împreună cu găurile pentru șuruburi, în aceeași operație — fără trasare și fără găurire ulterioară.
- 3Am marcat pe fiecare piesă codul de poziție din desen (PL05, PL09, PL16, PL18 și celelalte), ca placa să poată fi identificată la sudură și la montaj.
- 4Am sortat plăcile pe palet, grupate pe poziții, gata pentru etapa următoare.
Lucrarea finalizată
Rezultat
Un lot complet de plăci cu găurile poziționate de mașină, nu de mână, și cu poziția din desen scrisă pe fiecare piesă. Plăcile în formă de T cu rețea de găuri, plăcile dreptunghiulare cu patru și șase găuri, guseele trapezoidale și urechile rotunjite au ieșit din programe CNC, deci piesele aceleiași poziții sunt identice între ele — exact ce trebuie ca îmbinările să se potrivească la montaj.
Detalii tehnice
| Procedeu | Debitare laser CNC |
|---|---|
| Material | Tablă de oțel carbon |
| Piese | Plăci de bază, plăci de capăt în T, plăci cu 4–6 găuri, gusee trapezoidale, urechi de prindere rotunjite |
| Găuri | Tăiate pe laser, odată cu conturul |
| Identificare | Cod de poziție marcat pe fiecare placă |
| Livrare | Sortate pe palet, pe poziții |
| Execuție | Atelierul Plasma Rapid, Bârlad |
Servicii folosite în această lucrare
Întrebări frecvente
Se pot debita plăcile de bază pe laser cu găuri cu tot?
Da. Conturul și găurile se taie în aceeași operație, din același program, deci distanțele dintre găuri sunt cele din desen. Ca regulă practică, diametrul găurii nu ar trebui să fie mai mic decât grosimea tablei; pentru găuri mai mici sau pentru bolțuri care cer o gaură strict calibrată, vă spunem dinainte dacă e nevoie de găurire sau alezare după tăiere.
Laser sau plasmă pentru plăci de îmbinare?
Laserul dă o margine mai curată și găuri mai precise; plasma taie mai repede și mai ieftin tabla groasă, cu o margine puțin mai aspră. Pentru plăci cu multe găuri, unde poziția lor contează, recomandăm laserul. Pentru plăci groase cu puține găuri sau fără toleranțe strânse, plasma poate ieși mai avantajos. Avem ambele procedee în atelier.
Ce trebuie să trimit pentru o ofertă de plăci debitate?
Desenul plăcilor (DXF, DWG sau PDF cotat) sau lista de piese din proiectul structurii, cu grosimea, materialul și numărul de bucăți pe fiecare poziție. Dacă aveți doar proiectul de ansamblu, trimiteți-l și discutăm ce se poate extrage din el.
Livrați plăcile în afara Bârladului?
Da. Livrăm pe o rază de circa 200 km în jurul Bârladului — inclusiv Vaslui, Iași, Bacău, Galați, Focșani și Brăila — sau trimitem prin curier de marfă.
